Описание

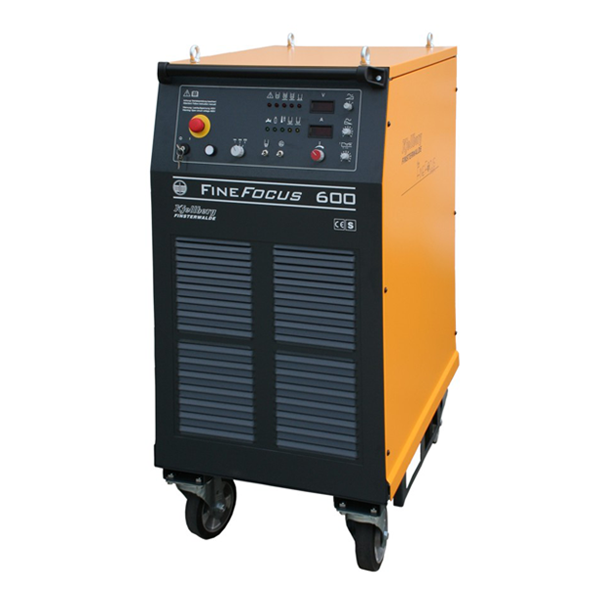

Расходные материалы для системы плазменной резки Kjellberg FineFocus 600
С помощью универсальной технологической концепции плазменной установки FineFocus 600 могут эффективно выполняться все задания по резке металлических деталей толщиной до 60 мм. Данная установка особенно подходит для плазменной резки в сочетании с управляющими машинами и системами роботов. С помощью плазменной установки типа FineFocus 600 одним и тем же резаком могут выполняться прямые, контурные и фасные резы, в режиме сухой и подводной резки, а также с помощью всех режущих газов, не проводя при этом модификацию оснащения.
Технология FineFocusPLUS повышает скорость резки конструкционной стали и уменьшает угловое отклонение.
Технические характеристики источника плазменной резки Kjellberg FineFocus 600
| Источник питания Ток резки при 100%-ной ОДВ Диапазон резки Прожигание первоначального отверстия Размеры (Д x Ш х В) Вес |
FineFocus 600 40 — 200 A 3 — 60 мм до 30 мм 980 x 644 x 1320 мм 365 кг |

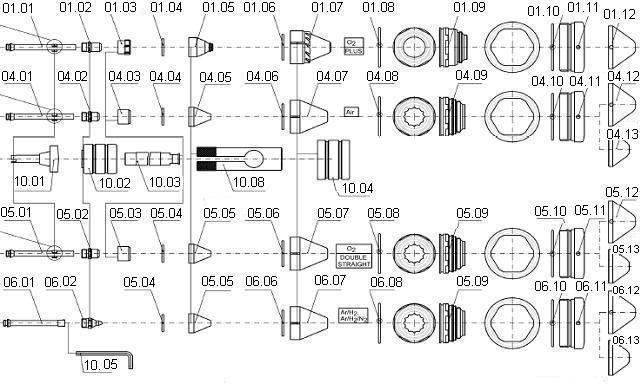

Расходные материалы и комплектующие для механизированного плазматрона PB-S80 W-2 к источнику тока Kjellberg FineFocus600
Расходные материалы и комплектующие для механизированного плазматрона PB-S80 W-2 к источнику тока Kjellberg FineFocus600
| Номер | Артикул | Наименование (рус.) | Наименование (eng.) | Источник тока |
| 01.01 | .11.836.901.152 | Трубка охлаждения PB-S77 W | COOLING TUBE PB-S77 W | FineFocus 600 |
| 01.02 | .11.836.921.300 | Катод Т012 | CATHODE T012 02\AIR | FineFocus 600 |
| 01.03 | .11.836.921.153 | Газонаправляющий колпак T101 | GAS GUIDE T101 (6X0,8CW) | FineFocus 600 |
| 01.03 | .11.836.921.1542 | Газонаправляющий колпак T104 | GAS GUIDE T104(3X0,4CW) | FineFocus 600 |
| 01.03 | .11.836.921.1531 | Газонаправляющий колпак T111 | GAS GUIDE T111(6X0,8CW) | FineFocus 600 |
| 01.03 | .11.836.921.1541 | Газонаправляющий колпак T112 | GAS GUIDE T112(3X0,6CW) | FineFocus 600 |
| 01.03 | .11.836.921.154 | Газонаправляющий колпак T102 | GAS GUIDE T102(3X0,6CW) | FineFocus 600 |
| 01.04 | .10.505.908 | Уплотнительное кольцо 18.2X1.9 | O-RING 18.2X1.9 VMQ ISO 1629 70SHSW | FineFocus 600 |
| 01.05 | .11.836.921.420 | Сопло T2120 | NOZZLE T2120 O2 200A 2,0MM | FineFocus 600 |
| 01.05 | .11.836.921.415 | Сопло T2115 | NOZZLE T2115 O2 120A 1,5MM | FineFocus 600 |
| 01.05 | .11.836.921.427 | Сопло T2127 | NOZZLE T2127 O2 300A 2,7MM | FineFocus 600 |
| 01.05 | .11.836.921.425 | Сопло T2125 | NOZZLE T2125 O2 250A 2,5MM | FineFocus 600 |
| 01.06 | .10.505.923 | Уплотнительное кольцо 28X2.0 | O-RING 28X2.0 VMQ ISO 1629 70 shore | FineFocus 600 |
| 01.07 | .11.836.901.163 | Колпачок сопла T3030 | NOZZLE CAP T3030 (12X1,5 30CW) | FineFocus 600 |
| 01.07 | .11.836.901.165 | Колпачок сопла T3060 | NOZZLE CAP T3060 (12X1,5 60CW) | FineFocus 600 |
| 01.07 | .11.836.901.164 | Колпачок сопла T3045 | NOZZLE CAP T3045 (12X1,5 45CW) | FineFocus 600 |
| 01.07 | .11.836.901.1641 | Колпачок сопла T3145 | NOZZLE CAP T3145 (12X1,5 45CW) | FineFocus 600 |
| 01.07 | .11.836.901.1651 | Колпачок сопла T3160 | NOZZLE CAP T3160 (12X1,5 60CW) | FineFocus 600 |
| 01.08 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 01.09 | .11.836.921.271 | Вихревое сопло T522 | SWIRL GAS NOZZLE T522 | FineFocus 600 |
| 01.10 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 01.11 | .11.833.121.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 01.12 | .11.833.101.155 | Вихревой колпак 3,5 | SWIRL GAS CAP 3,5 DRY V4335 | FineFocus 600 |
| 01.12 | .11.833.101.157 | Вихревой колпак 4,5 | SWIRL GAS CAP 4,5 DRY V4345 | FineFocus 600 |
| 04.01 | .12.51440 | Трубка охлаждения PB-S75 | COOLING TUBE AIR PB-S75 | FineFocus 600 |
| 04.02 | .12.40870 | Катод К2 | CATHODE K2 AIR | FineFocus 600 |
| 04.03 | .12.40860 | Газонаправляющий колпак PB-S75 | GAS GUIDE PB-S75 AIR\O2 | FineFocus 600 |
| 04.04 | .10.505.908 | Вихревой колпак 18,2X1,9 | O-RING 18,2X1,9 VMQ ISO 1629 70SHSW | FineFocus 600 |
| 04.05 | .11.828.501.427 | Сопло L4 | NOZZLE L4 AIR 300A 2,7MM | FineFocus 600 |
| 04.05 | .12.40850 | Сопло L2 | NOZZLE L2 AIR 250A 2,5MM | FineFocus 600 |
| 04.06 | .10.505.923 | Уплотнительное кольцо 28X2,0 | O-RING 28X2,0 VMQ ISO 1629 70 shore | FineFocus 600 |
| 04.07 | .12.37790 | Колпачок сопла PB-S75\PB 50 | NOZZLE CAP PB-S75\PB 50 | FineFocus 600 |
| 04.08 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 04.09 | .11.833.121.271 | Вихревое сопло V522 | SWIRL GAS NOZZLE V522 | FineFocus 600 |
| 04.10 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 04.11 | .11.833.121.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 04.12 | .11.833.101.158 | Вихревой колпак V4350 | SWIRL GAS CAP 5 DRY V4350 | FineFocus 600 |
| 04.13 | .11.833.111.155 | Вихревой колпак V4535 | SWIRL GAS CAP 3,5 UWP V4535 | FineFocus 600 |
| 04.13 | .11.833.111.156 | Вихревой колпак V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 04.13 | .11.833.111.158 | Вихревой колпак V4550 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 04.13 | .11.833.111.159 | Вихревой колпак V4560 | SWIRL GAS CAP 6,0 UWP V4560 | FineFocus 600 |
| 05.01 | .12.51440 | Трубка охлаждения PB-S75 | COOLING TUBE AIR PB-S75 | FineFocus 600 |
| 05.02 | .11.828.921.300 | Катод К2-XL 02 | CATHODE K2-XL 02 | FineFocus 600 |
| 05.03 | .12.40860 | Газонаправляющий колпак PB-S75 | GAS GUIDE PB-S75 AIR\O2 | FineFocus 600 |
| 05.04 | .10.505.908 | Уплотнительное кольцо 18,2X1,9 | O-RING 18,2X1,9 VMQ ISO 1629 70SHSW | FineFocus 600 |
| 05.05 | .11.828.901.414 | Сопло L3-XL | NOZZLE L3-XL O2 120A 1,4MM | FineFocus 600 |
| 05.05 | .11.828.901.420 | Сопло L1-XL | NOZZLE L1-XL O2 160A 2,0MM | FineFocus 600 |
| 05.05 | .11.828.901.425 | Сопло L2-XL | NOZZLE L2-XL O2 250A 2,5MM | FineFocus 600 |
| 05.06 | .10.505.923 | Уплотнительное кольцо 28X2,0 | O-RING 28X2,0 VMQ ISO 1629 70 shore | FineFocus 600 |
| 05.07 | .12.37790 | Колпачок сопла PB-S75\PB 50 | NOZZLE CAP PB-S75\PB 50 | FineFocus 600 |
| 05.08 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 05.09 | .11.833.121.271 | Вихревое сопло V522 | SWIRL GAS NOZZLE V522 | FineFocus 600 |
| 05.10 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 05.11 | .11.833.121.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 05.12 | .11.833.101.156 | Вихревой колпак V4340 | SWIRL GAS CAP 4,0 DRY V4340 | FineFocus 600 |
| 05.12 | .11.833.101.157 | Вихревой колпак V4345 | SWIRL GAS CAP 4,5 DRY V4345 | FineFocus 600 |
| 05.12 | .11.833.101.158 | Вихревой колпак V4350 | SWIRL GAS CAP 5 DRY V4350 | FineFocus 600 |
| 05.13 | .11.833.111.156 | Вихревой колпак V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 05.13 | .11.833.111.158 | Вихревой колпак V4340 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 05.13 | .11.833.111.159 | Вихревой колпак V4340 | SWIRL GAS CAP 4,5 UWP V4560 | FineFocus 600 |
| 06.01 | .11.828.911.230 | Трубка охлаждения PB-S75 | COOLING TUBE PB-S75 ARH2 | FineFocus 600 |
| 06.02 | .11.828.911.550 | Катод K5 | CATHODE K5 ARH2 | FineFocus 600 |
| 06.04 | .10.505.908 | Уплотнительное кольцо 18,2X1,9 | O-RING 18,2X1,9 VMQ ISO 1629 70SHSW | FineFocus 600 |
| 06.05 | .12.37780 | Сопло A1 120A | NOZZLE A1 120A ARH2 1,5MM | FineFocus 600 |
| 06.05 | .12.40910 | Сопло A2 250A | NOZZLE A2 250A ARH2 2,3MM | FineFocus 600 |
| 06.06 | .10.505.923 | Уплотнительное кольцо 28X2,0 | O-RING 28X2,0 VMQ ISO 1629 70 shore | FineFocus 600 |
| 06.07 | .12.37790 | Колпачок сопла PB-S75\PB 50 | NOZZLE CAP PB-S75\PB 50 | FineFocus 600 |
| 06.08 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 06.09 | .11.833.121.271 | Вихревое сопло V522 | SWIRL GAS NOZZLE V522 | FineFocus 600 |
| 06.10 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 VMQ ISO 1629 70 shore | FineFocus 600 |
| 06.11 | .11.833.121.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 06.12 | .11.833.101.155 | Вихревой колпак 3,5 V4335 | SWIRL GAS CAP 3,5 DRY V4335 | FineFocus 600 |
| 06.12 | .11.833.101.1550 | Вихревой колпак 3,0 V4345 | SWIRL GAS CAP 3,0 DRY V4345 | FineFocus 600 |
| 06.12 | .11.833.101.157 | Вихревой колпак 4,5 V4335 | SWIRL GAS CAP 4,5 DRY V4345 | FineFocus 600 |
| 06.12 | .11.833.101.159 | Вихревой колпак 6 V4360 | SWIRL GAS CAP 6 DRY V4360 | FineFocus 600 |
| 06.12 | .11.833.101.158 | Вихревой колпак 5 V4350 | SWIRL GAS CAP 5 DRY V4350 | FineFocus 600 |
| 06.12 | .11.833.101.156 | Вихревой колпак 4 V4340 | SWIRL GAS CAP 4,0 DRY V4340 | FineFocus 600 |
| 06.13 | .11.833.111.155 | Вихревой колпак 3,5 V4530 | SWIRL GAS CAP 3,5 UWP V4530 | FineFocus 600 |
| 06.13 | .11.833.111.156 | Вихревой колпак 4 V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 06.13 | .11.833.111.158 | Вихревой колпак 5 V4550 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 06.13 | .11.833.111.159 | Вихревой колпак 6 V4560 | SWIRL GAS CAP 6,0 UWP V4560 | FineFocus 600 |
| 10.01 | .12.38180 | Торцевой ключ для трубки охлаждения | SOCKET SPANNER FOR COOLING TUBE | FineFocus 600 |
| 10.02 | .12.38170 | Торцевой ключ для катода | SOCKET SPANNER FOR CATHODE | FineFocus 600 |
| 10.03 | .12.40320 | Съемник колпака | CAP PULLER | FineFocus 600 |
| 10.08 | .11.840.301.824 | Съемник сопла PB-S70\75\76\77 | NOZZLE PULLER PB-S70\75\76\77 | FineFocus 600 |
| 10.04 | .12.38190 | Торцевой ключ для колпака сопла | SOCKET SPANNER FOR NOZZLE CAP | FineFocus 600 |
| 10.05 | .10.712.536 | Шестигранный гаечный ключ 4.0 мм | HEXAGONAL WRENCH 4.0 MM | FineFocus 600 |

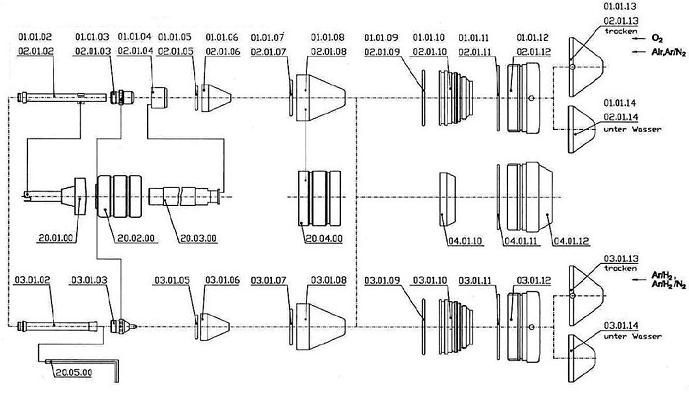

Расходные материалы и комплектующие для механизированного плазматрона PB-S77 W-1 к источнику тока Kjellberg FineFocus600
Расходные материалы и комплектующие для механизированного плазматрона PB-S77 W-1 к источнику тока Kjellberg FineFocus800
| Номер | Артикул | Наименование (рус.) | Наименование (eng.) | Источник тока |
| 01.01.02 | .12.51440 | Трубка охлаждения PB-S75 | COOLING TUBE AIR PB-S75 | FineFocus 600 |
| 01.01.03 | .11.833.121.300 | Катод K3-XL | CATHODE K3-XL O2\AIR | FineFocus 600 |
| 01.01.04 | .12.40860 | Газонаправляющий колпак PB-S75 | GAS GUIDE CAP PB-S75 AIR | FineFocus 600 |
| 01.01.05 | .10.505.908 | Уплотнительное кольцо 18.2X1.9 | O-RING 18.2X1.9 | FineFocus 600 |
| 01.01.06 | .11.828.901.414 | Сопло L3-XL | NOZZLE L3-XL O2 120A 1,4MM | FineFocus 600 |
| 01.01.06 | .11.828.901.420 | Сопло L1-XL | NOZZLE L1-XL O2 160A 2,0MM | FineFocus 600 |
| 01.01.06 | .11.828.901.425 | Сопло L2-XL | NOZZLE L2-XL O2 250A 2,5MM | FineFocus 600 |
| 01.01.06 | .11.828.901.427 | Сопло L4-XL | NOZZLE L4-XL O2 300A 2,7MM | FineFocus 600 |
| 01.01.06 | .11.828.901.429 | Сопло L5-XL | NOZZLE L5-XL O2 350A 2,9MM | FineFocus 600 |
| 01.01.07 | .10.505.923 | Уплотнительное кольцо 28.2X2.0 | O-RING 28.2X2.0 | FineFocus 600 |
| 01.01.08 | .12.37790 | Колпачок сопла PB-S75 | NOZZLE CAP PB-S75 | FineFocus 600 |
| 01.01.09 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 | FineFocus 600 |
| 01.01.10 | .11.833.101.271 | Вихревое сопло PB-S76 | SWIRL GAS NOZZLE PB-S76 | FineFocus 600 |
| 01.01.11 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 | FineFocus 600 |
| 01.01.12 | .11.833.101.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 01.01.13 | .11.833.101.156 | Вихревой колпак 4 V4340 | SWIRL GAS CAP 4 DRY V4340 | FineFocus 600 |
| 01.01.13 | .11.833.101.157 | Вихревой колпак 5 V4345 | SWIRL GAS CAP 5 DRY V4345 | FineFocus 600 |
| 01.01.13 | .11.833.101.158 | Вихревой колпак 4 V4350 | SWIRL GAS CAP 4 DRY V4350 | FineFocus 600 |
| 01.01.13 | .11.833.101.159 | Вихревой колпак 4 V4360 | SWIRL GAS CAP 4 DRY V4360 | FineFocus 600 |
| 01.01.14 | .11.833.111.156 | Вихревой колпак 4 V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 01.01.14 | .11.833.111.157 | Вихревой колпак 4,5 V4545 | SWIRL GAS CAP 4,5 UWP V4545 | FineFocus 600 |
| 01.01.14 | .11.833.111.158 | Вихревой колпак 5 V4550 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 02.01.02 | .12.51440 | Трубка охлаждения PB-S75 | COOLING TUBE AIR PB-S75 | FineFocus 600 |
| 02.01.03 | .12.40870 | Катод K2 | CATHODE K2 AIR O2 | FineFocus 600 |
| 02.01.04 | .12.40860 | Газонаправляющий колпак PB-S75 | GAS GUIDE CAP PB-S75 AIR | FineFocus 600 |
| 02.01.05 | .10.505.908 | Уплотнительное кольцо 18.2X1.9 | O-RING 18.2X1.9 | FineFocus 600 |
| 02.01.06 | .11.828.501.414 | Сопло L3 1,4мм | NOZZLE L3 AIR\O2 120A 1,4MM | FineFocus 600 |
| 02.01.06 | .12.40850 | Сопло L2 2,5мм | NOZZLE L2 AIR\O2 250A 2,5MM | FineFocus 600 |
| 02.01.06 | .12.43050 | Сопло L1 2,0мм | NOZZLE L1 AIR\O2 160A 2,0MM | FineFocus 600 |
| 02.01.07 | .10.505.923 | Уплотнительное кольцо 28.2X2.0 | O-RING 28.2X2.0 | FineFocus 600 |
| 02.01.08 | .12.37790 | Колпачок сопла PB-S75 | NOZZLE CAP PB-S75 | FineFocus 600 |
| 02.01.09 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 | FineFocus 600 |
| 02.01.10 | .11.833.101.271 | Вихревое сопло PB-S76 | SWIRL GAS NOZZLE PB-S76 | FineFocus 600 |
| 02.01.11 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 | FineFocus 600 |
| 02.01.12 | .11.833.101.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 02.01.13 | .11.833.101.156 | Вихревой колпак 4 V4340 | SWIRL GAS CAP 4 DRY V4340 | FineFocus 600 |
| 02.01.13 | .11.833.101.157 | Вихревой колпак 5 V4345 | SWIRL GAS CAP 5 DRY V4345 | FineFocus 600 |
| 02.01.13 | .11.833.101.158 | Вихревой колпак 4 V4350 | SWIRL GAS CAP 4 DRY V4350 | FineFocus 600 |
| 02.01.14 | .11.833.111.156 | Вихревой колпак 4 V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 02.01.14 | .11.833.111.157 | Вихревой колпак 4,5 V4545 | SWIRL GAS CAP 4,5 UWP V4545 | FineFocus 600 |
| 02.01.14 | .11.833.111.158 | Вихревой колпак 5 V4550 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 03.01.02 | .11.828.911.230 | Трубка охлаждения PB-S75 | COOLING TUBE PB-S75 ARH2 | FineFocus 600 |
| 03.01.03 | .11.828.911.550 | Катод K2 | CATHODE K5 ARH2 | FineFocus 600 |
| 03.01.05 | .10.505.908 | Уплотнительное кольцо 18.2X1.9 | O-RING 18.2X1.9 | FineFocus 600 |
| 03.01.06 | .11.828.511.620 | Сопло A3 | NOZZLE A3 180A ARH2 2.0MM | FineFocus 600 |
| 03.01.06 | .12.37780 | Сопло A1 | NOZZLE A1 120A ARH2 1.5MM | FineFocus 600 |
| 03.01.06 | .12.40910 | Сопло A2 | NOZZLE A2 250A ARH2 2.3MM | FineFocus 600 |
| 03.01.07 | .10.505.923 | Уплотнительное кольцо 28.2X2.0 | O-RING 28.2X2.0 | FineFocus 600 |
| 03.01.08 | .12.37790 | Колпачок сопла PB-S75 | NOZZLE CAP PB-S75 | FineFocus 600 |
| 03.01.09 | .10.505.958 | Уплотнительное кольцо 42X2 | O-RING 42X2 | FineFocus 600 |
| 03.01.10 | .11.833.101.271 | Вихревое сопло PB-S76 | SWIRL GAS NOZZLE PB-S76 | FineFocus 600 |
| 03.01.11 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 | FineFocus 600 |
| 03.01.12 | .11.833.101.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 03.01.13 | .11.833.101.261 | Защитный колпак | PROTECTIVE CAP | FineFocus 600 |
| 03.01.13 | .11.833.101.156 | Вихревой колпак 4 V4340 | SWIRL GAS CAP 4 DRY V4340 | FineFocus 600 |
| 03.01.13 | .11.833.101.157 | Вихревой колпак 5 V4345 | SWIRL GAS CAP 5 DRY V4345 | FineFocus 600 |
| 03.01.14 | .11.833.101.158 | Вихревой колпак 4 V4350 | SWIRL GAS CAP 4 DRY V4350 | FineFocus 600 |
| 03.01.14 | .11.833.111.156 | Вихревой колпак 4 V4540 | SWIRL GAS CAP 4 UWP V4540 | FineFocus 600 |
| 03.01.14 | .11.833.111.157 | Вихревой колпак 4,5 V4545 | SWIRL GAS CAP 4,5 UWP V4545 | FineFocus 600 |
| 20.01.00 | .11.833.111.158 | Вихревой колпак 5 V4550 | SWIRL GAS CAP 5 UWP V4550 | FineFocus 600 |
| 20.02.00 | .12.38170 | Торцевой ключ для катода | SOCKET SPANNER FOR CATHODE | FineFocus 600 |
| 20.03.00 | .12.40320 | Съемник колпака | CAP PULLER | FineFocus 600 |
| 20.04.00 | .12.38190 | Торцевой ключ для колпака сопла | SOCKET SPANNER FOR NOZZLE CAP | FineFocus 600 |
| 20.05.00 | .10.712.536 | Шестигранный гаечный ключ 4.0 мм | HEXAGONAL WRENCH 4.0 MM | FineFocus 600 |
| 04.01.10 | .11.828.401.275 | Изолирующая втулка для сухой резки | INSULATING BUSH FOR DRY CUTTING | FineFocus 600 |
| 04.01.11 | .10.505.961 | Уплотнительное кольцо 48X2 | O-RING 48X2 | FineFocus 600 |
| 04.01.12 | .11.828.401.265 | Защитный колпак | PROTECTIVE CAP, COMPL. | FineFocus 600 |
Отзывы
Отзывов пока нет.
